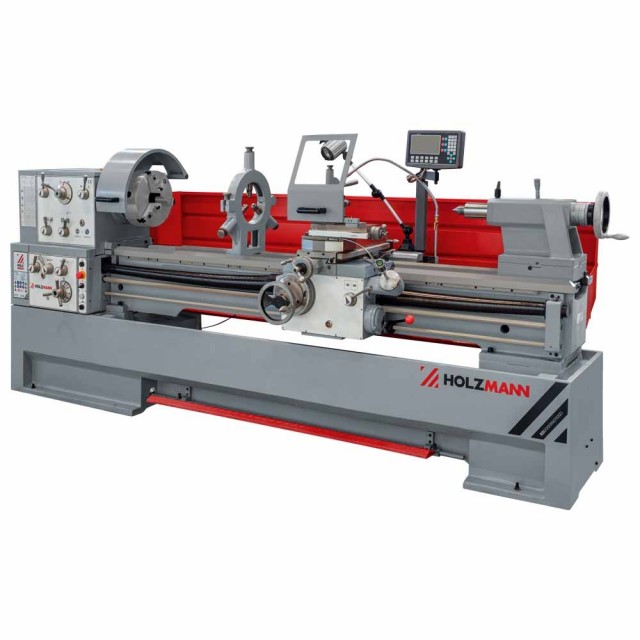

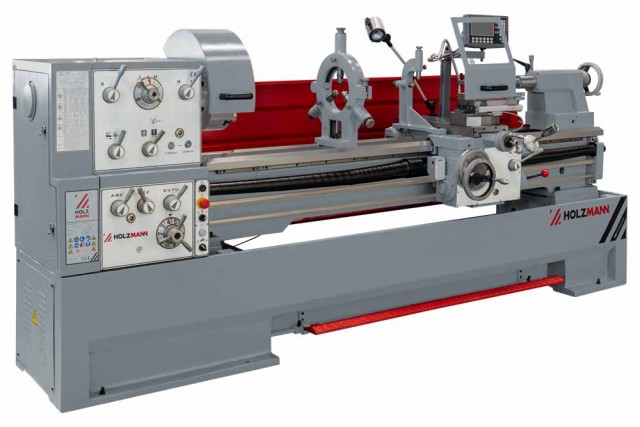

HOLZMANN ED2000IND105 metalldreiebenk med 2000 mm senteravstand, 105 mm spindeldiameter, kjølevæsketilførsel, digital avlesning (3 akser) og hurtigbevegelse (akser) i industridesign for bruk i bedriftsverkstedet eller for utdanning eller skoler.
:: Tung og vibrasjonsabsorberende maskinseng i ett stykke støpejern som sikrer overlegen nøyaktighet
:: Svært brede bane med induksjonsherdede og presisjonsslipte prismatiske føringer

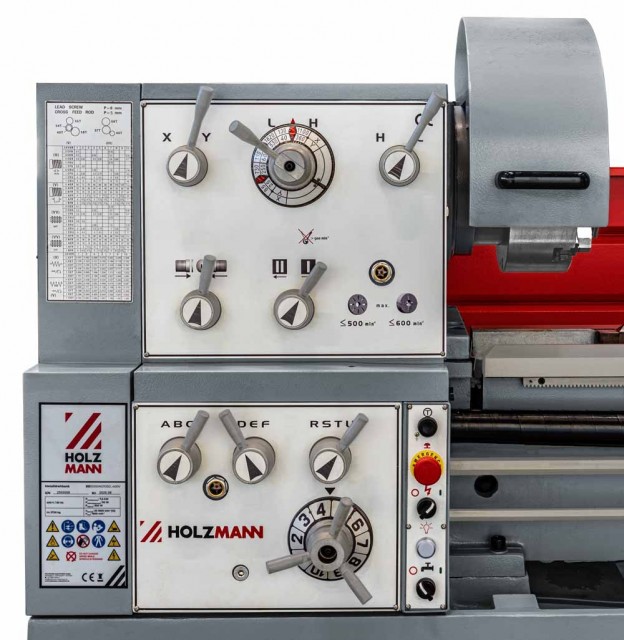

::Hensiktig og enkel betjening via tydelig designet kontrollpanel
:: Avtakbar bro muliggjør maskinering av store diametre i spaltebunnseksjonen
:: 4-posisjons automatisk kick-out langsgående vognstopp
:: Alle føringer er praktisk justerbare via V-hylser
:: CAMLOCK D8

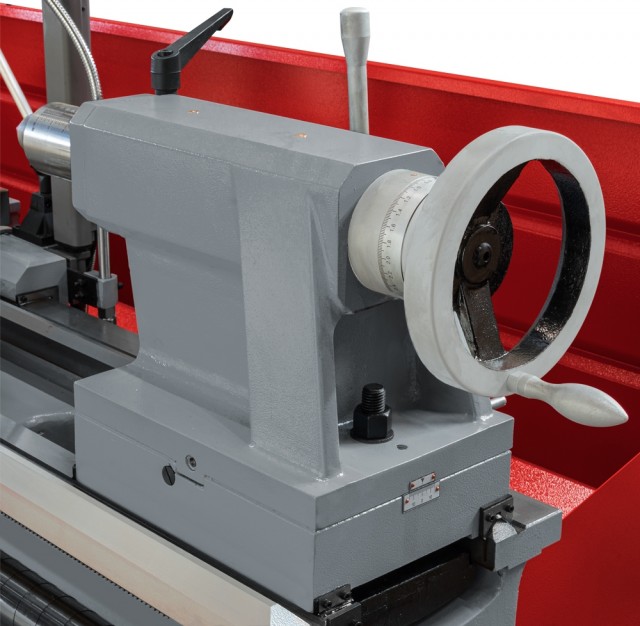

:: Pinnedokke kan forskyves for dreiing av koner
:: Herdede og slipte gir og spindler som går i permanent oljebadsmøring
:: Stor spindelboring (Ø = 105 mm)

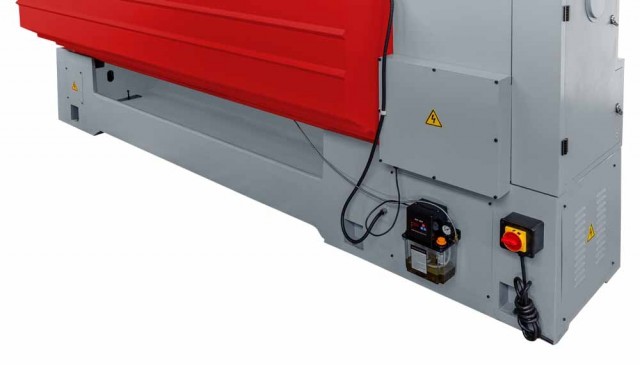

:: Elektromagnetisk fotbrems sikrer maksimal arbeidssikkerhet og reduserer uproduktiv tid dramatisk
:: Bredt utvalg av metriske og britiske gjengestigninger kan velges
:: Inkluderer halogenlampe og kjølevæskeenhet som standard

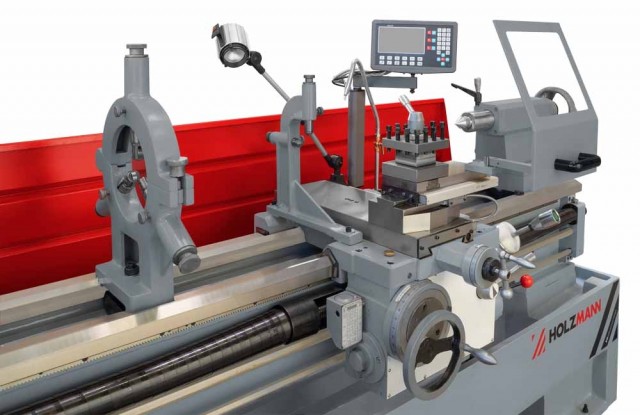

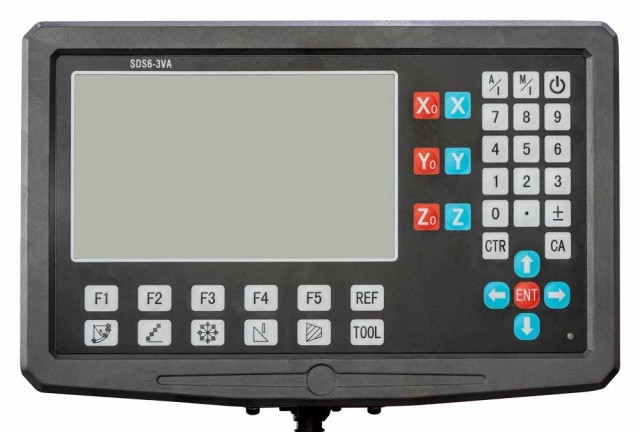

:: Digital avlesningsenhet (3-akset) for enkel betjening
:: Hurtigbevegelsesenhet: 300W motor
Inkludert i leveransen: kjølevæskesystem, arbeidslampe, 3-kjevs chuck Ø315 mm, 4-kjevs chuck Ø320 mm, frontplate Ø 450 mm, reduksjonshylse, girskift, følge hvile, stabil hvile, 4-veis verktøystøtte, 2x dødpunkter, sprutbeskyttelse, digital posisjonsvisning (3-akset)
Driftsvæsker:
smøremidler (viskositet 220, (ISO 12925-1 CKD, DIN51517 del 3 CLP, US stål 224, AGMA 9005-E02)
Oljemengde for toppdokke 12 l
Oljemengde for girkasselås 1 l
Oljemengde for mategir 4,5 l
Kjølevæske (f.eks.: HOLZMANN KSM5l)
Kjølevæskekapasitet maks. 33 l
Motordata
Motoreffekt s1 i W 7500 | 90 | 300
Spenning 400 V / 50 Hz
Totale dimensjoner i mm 3340 x 1150 x 1460
Avstand mellom sentre i mm 2000
Senterhøyde i mm 280
Maks. sving over seng i mm 560
Maks. sving over tverrsleide i mm 355
Maks. sving i gap i mm 785
dreiebenkspindelhastighet i min-1 25-1600 (12)
spindelboring i mm 105
spindelkonus MK7/MT7
haledokkekonus MK5/MT5
langsgående mating 0,059-1,646 (35)
tverrmating 0,02-0,573 (35)
vognvandring i mm 2000
tverrgående sleidevandring i mm 316
sammensatt sleidevandring i mm 130
haledokkehylsevandring 180
område for metriske gjenger i mm/o 0,2-14 (47)
område for tommegjenger 2-112 TPI (60)
maks. Verktøyholderens tverrsnitt 25 x 25
Volumnivå og vibrasjon
Lydeffektnivå i dB(A) 83
Vekt
Bruttovekt i kg 3.100
Nettovekt i kg 2.720
